Поверка линеек, угольников и угломеров: когда обязательна и как проходит

Виды линейно-углового инструмента

Линейно-угловой инструмент — это средства измерений, которыми проверяют линейные размеры, прямолинейность, взаимное расположение поверхностей и углы. К ним относят измерительные металлические линейки, поверочные и лекальные линейки, слесарные и поверочные угольники, угломеры с нониусом, а также родственные приборы, например глубиномер. Несмотря на простоту конструкции, каждый из них подлежит контролю точности, если применяется в ответственных измерениях.

Что проверяют у каждого типа

Линейки: прямолинейность и шкала. Оценивают отклонение рабочей кромки от прямой линии, износ торцов и качество нанесения штрихов. Проверяют также погрешность нанесения делений и общую длину шкалы.

Угольники: прямой угол. Ключевой параметр — отклонение от 90°. Дополнительно контролируют прямолинейность рабочих сторон и жёсткость основания, чтобы инструмент не «играл» при укладке.

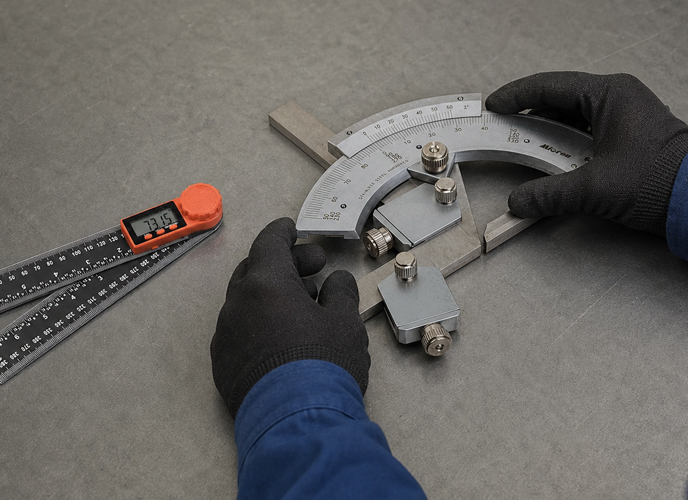

Угломеры: углы и нониус. Проверяют точность отсчёта по шкале и нониусу, плавность вращения подвижной части, отсутствие люфта и надёжность фиксации. Погрешность определяют в нескольких точках диапазона.

Методика поверки — кратко по каждому прибору

Линейки. Рабочую кромку прикладывают к поверочной плите или эталонной линейке и измеряют просвет. Штрихи сверяют со штриховой мерой или эталонной шкалой. Похожий принцип применяется при контроле рулеток — подробнее в статье Поверка рулетки измерительной: важность, процесс и стандарты.

Угольники. Используют эталонные угольники или поверочные плиты с угловыми мерами. Отклонение от прямого угла определяют по просвету либо с помощью специальных приспособлений.

Угломеры. Проверяют по эталонным угловым мерам в нескольких положениях. Сравнивают фактические показания с номинальными значениями и рассчитывают погрешность.

Когда поверка обязательна

Поверка необходима, если инструмент применяется в сфере государственного регулирования обеспечения единства измерений: на производстве, в строительстве, метрологических службах, при контроле безопасности и приёмочных испытаниях. Для бытового и вспомогательного применения достаточно калибровки, которую можно провести добровольно.

Периодичность и документы

Межповерочный интервал обычно составляет один год, но может отличаться в зависимости от типа прибора и интенсивности эксплуатации. По итогам успешной поверки выдаётся свидетельство и наносится знак поверки; при неудовлетворительных результатах — извещение о непригодности. Актуальные требования регулируются законодательством — об изменениях читайте в материале Изменение законодательства об обеспечении единства измерений.
